- 手機：
- 13166117677
- 電話：
- 131-6611-7677
- 郵箱：
- 13166117677@qq.com
- 地址：
- 上海市嘉定區澄瀏中路1333號8幢102廠房
- 江蘇鹽城東臺服務熱線：13166117677

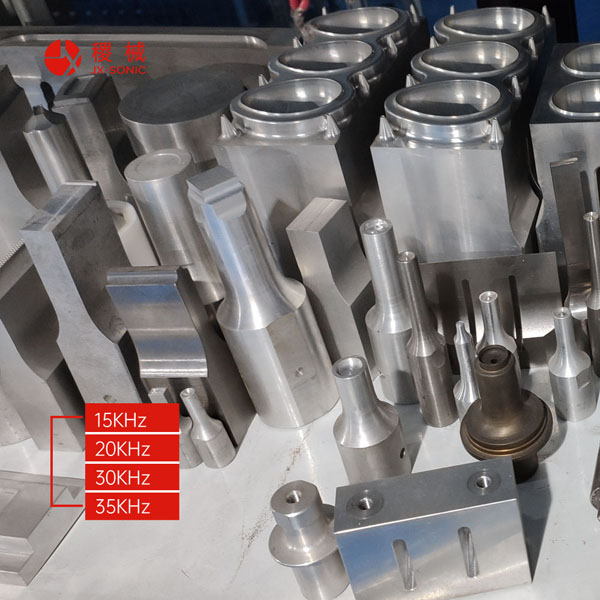

不同材質超聲波焊頭硬度對比及差異
主流焊頭材質分為鋁合金、鎂合金、鈦合金、模具鋼（45、Cr12MoV、SKD11）、硬質合金鎢鋼五大類，硬度逐級升高，適配工況完全不同，下面按硬度從低到高梳理。
一、鋁合金焊頭（6061/7075）
硬度
- 6061鋁：HB90~120，HV≈100
- 7075航空鋁（常用）：HB150~180，HV≈170
特點
1. 硬度最低、密度小、傳聲損耗小、加工便宜；
2. 耐磨極差，焊接玻纖、硬質塑料極易磨損、掉料；
3. 高頻振動下韌性好，不易開裂。
適用
短周期、純塑膠、無玻纖、低產量小件，臨時打樣焊頭。
二、鎂合金焊頭（AZ31/AZ61）
硬度
HB70~110，HV80~115，比鋁合金更軟
特點
聲波傳導效率最優，重量最輕，但強度、耐磨最差；極易磕碰、工作面快速磨損。
適用
極高頻微型小件、低負載一次性試制頭，工業量產極少用。
三、鈦合金焊頭（Ti-6Al-4V TC4，行業主流）
硬度
退火態HV300~340，固溶強化后HV360~400
硬度對比：約為7075鋁2倍、鋼材一半左右
特點
1. 中等硬度，聲波損耗極低、抗疲勞裂紋能力極強；
2. 耐磨優于鋁，但遠不及模具鋼；焊接玻纖長期使用會出現麻面磨損；
3. 耐腐蝕，不粘塑膠。
適用
絕大多數量產標準焊頭，無紡布、ABS、PP、無玻纖塑料、長時連續生產。
四、模具鋼焊頭（45、Cr12MoV、SKD11）
1. 45調質鋼
硬度：HRC28~35（HV280~340）
硬度接近普通鈦合金，韌性好，耐磨一般，易生銹，僅低成本簡易工裝。
2. Cr12MoV冷作模具鋼（氮化后）
基體HRC52~56，氮化表層HV800~1000
3. SKD11高鉻鋼（氮化處理）
基體HRC58~62，氮化表層HV900~1100
鋼材整體硬度特點
1. 基體硬度遠超鈦合金，氮化后表面硬度大幅躍升；
2. 缺點：聲波損耗大、密度高，同等尺寸發熱更大，高頻易疲勞開裂；
3. 表層高硬度耐磨極強，適合含玻纖、礦物填充塑料、熱熔植釘、金屬嵌件焊接。
五、硬質合金鎢鋼焊頭（YG8/YG15）
硬度
HRA88~92，HV1400~1600，所有焊頭材質里硬度最高
特點
1. 極致耐磨，抗沖刷、抗玻纖磨損能力碾壓鈦/鋼；
2. 極脆，抗沖擊、抗疲勞差，大幅振動下易崩邊、斷裂；
3. 聲波傳導差，發熱嚴重，一般只做焊頭局部鑲嵌（工作面鑲鎢鋼片），不做整體鎢鋼焊頭。
適用
高玻纖、加碳黑、高磨損工況，只做耐磨工作面貼片。
材質硬度梯度總排序（由軟到硬）
鎂合金 ＜ 6061鋁 ＜ 7075鋁 ≈ 45鋼 ＜ TC4鈦合金 ＜ Cr12MoV基體 ＜ SKD11基體 ＜ 氮化鋼表層 ＜ 鎢鋼硬質合金
硬度差異帶來的核心使用區別
1. 耐磨壽命：鎢鋼貼片＞氮化SKD11＞氮化Cr12MoV＞鈦合金＞鋁合金＞鎂合金
2. 抗振抗裂：鈦合金＞鋁合金＞模具鋼＞鎢鋼（越硬越脆）
3. 聲波損耗：鎂鋁＜鈦合金＜鋼材＜鎢鋼（硬度越高，傳聲損耗越大）
4. 加工成本：鋁最便宜，鈦中等，模具鋼高價，鎢鋼最貴
選型參考
- 純塑料、大批量連續生產 → TC4鈦合金（平衡硬度、韌性、傳聲）
- 玻纖/礦物填充高磨損塑膠 → 氮化Cr12MoV/SKD11鋼焊頭
- 超高磨損、長期24h滿負荷 → 鈦基體+鎢鋼貼片復合焊頭
- 短期打樣、低成本試制 → 7075鋁合金
上一條 ： 抱歉暫無數據
下一條 ： 超聲波焊接機的焊頭材質有哪些
